Multilayer Zachte Harde van de de Krommingsweerstand van Combinatiefpc Flexibele PCB stijf-Flex Mobiele Telefoon FPC

  • Multilayer Soft Hard Combination FPC Flexible PCB Bend Resistance Rigid-Flex Mobile Phone FPC
  • Multilayer Soft Hard Combination FPC Flexible PCB Bend Resistance Rigid-Flex Mobile Phone FPC
  • Multilayer Soft Hard Combination FPC Flexible PCB Bend Resistance Rigid-Flex Mobile Phone FPC
  • Multilayer Soft Hard Combination FPC Flexible PCB Bend Resistance Rigid-Flex Mobile Phone FPC
  • Multilayer Soft Hard Combination FPC Flexible PCB Bend Resistance Rigid-Flex Mobile Phone FPC
  • Multilayer Soft Hard Combination FPC Flexible PCB Bend Resistance Rigid-Flex Mobile Phone FPC
Plaats van herkomst Guangdong, China
Merknaam CRT
Certificering ISO9001/IATF16949/ISO14001/UL/ISO13485
Modelnummer Crt-fpc-028
Min. bestelaantal 10pieces
Prijs $8~5/pieces 10-~999 pieces
Verpakking Details Vacuümverpakking + vocht + vochtigheid kaart
Levertijd 7 werkdagen
Betalingscondities T/T, L/C
Levering vermogen 100000/pieces/15 woorddagen

Contacteer me voor vrije steekproeven en coupons.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Layer 2-24L Product board tickness 0.036 ~ 2.5mm
Auto-cutting accuracy  0.075mm / 6.5mm / ±0.025mm Accuracy of pattern to pattern ±3mil ( ±0.075mm)
Nauwkeurigheid van patroon aan gat ±4mil (±0.1mm) Min line width/space 0.045 /0.045
Etching tolerance ±20%(±0.02mm) De groeperingstolerantie van de dekkingslaag ±6mil (±0.1 mm)
Min S/M bridge 0.1mm Min space for S/M to pad, to SMT 0.075mm / 0. 1mm
Min space for legend to pad/ to SMT 0.2mm / 0.2mm Min size E- tested pad 8 X 8mil
Laat een bericht achter
Productomschrijving

POE Rigid Flexible PCB:
1.Hot verkoop rigide flexibele PCB, custom service.
2.Snel omdraaien: 1-2 dagen voor PCB-monsters
3.One-stop service: pcb-printing, componentsourcing, assemblage service.
4.Kwaliteitsborging: een professioneel engineeringteam verzorgt AOI, X-RAY-functietest.
5Ondersteuning van complexe HDI, flexibele, rigide-flex PCB-productie.


Eindproduct:
- PCB-assemblage met draad- en kabelassemblage
- PCB-assemblage met plastic behuizing
- PCB-assemblage met metalen behuizing

Alle producten zijn 100% getest en QCed voor verzending





Vervaardigingscapaciteit:

Min ruimte tussen de geteste pads 8mil
Minimale afmetingstolerantie van de contour ±0,1 mm
Min linebreedte/ruimte 0.045 /0.045
Minimale afmetingstolerantie van de contour ±0,1 mm
Min R hoekradius van de contour ±0,2 mm
Min ruimte gouden vinger om te schetsen 0.075 mm
Aanpassingsvermogen voor thermosetting S/M en UV S/M ± 0,3 mm
Min ruimte voor S/M naar pad, naar SMT 0.075mm / 0.1mm
Min ruimte voor legende naar pad/ naar SMT 0.2 mm / 0.2 mm
oppervlaktebehandeling dikte voor Ni/Au/Sn/OSP 1~6um /0.05~0.76um /4~20um/ 1um
Min grootte E-getest pad 8 x 8 mil
(0,6 mm≤T Tolerantie±0,1 mm 0.2,(50-260°C) %
Tolerantie van de diameter van de gaten ((PTH)) ± 0,05 mm
Vergulding, Ni-dikte ((Gouden vinger of andere delen) Vergulding, Ni-dikte ((Gouden vinger of andere delen)
ENIG Ni/Au dikte ((Goudvinger of andere onderdelen) Ni: 30-150 u inch Au: ± 1 u inch, 4 u inch





Toepassing en ontwikkeling van rigide flexibele PCB:
CRT ontwikkelt en produceert Rigid-Flex PCB's sinds 2010 en is een Rigid-Flex PCB-fabrikant geworden.industriële, en consumentenelektronica (koptelefoons, mobiele telefoons, e-sigaretten), en kan ook klanten bijstaan bij het ontwerpen van Rigid-Flex PCB's,en CRT heeft de mogelijkheid om pcb's te produceren, variërend van eenvoudige eenzijdige platen tot veertig lagen, en leveren turnkey-diensten op één locatie, waaronder pcb-productie, assemblage, inkoop van componenten en functietests.

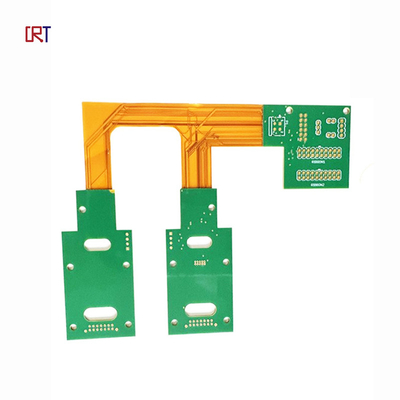

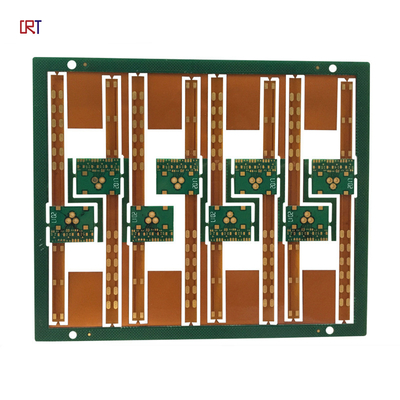

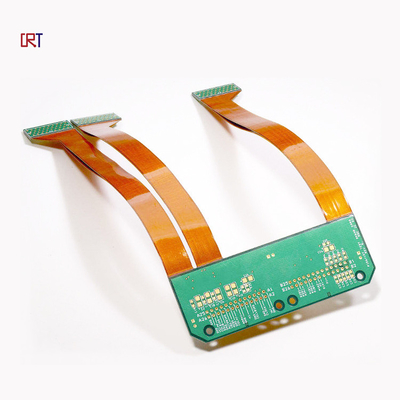

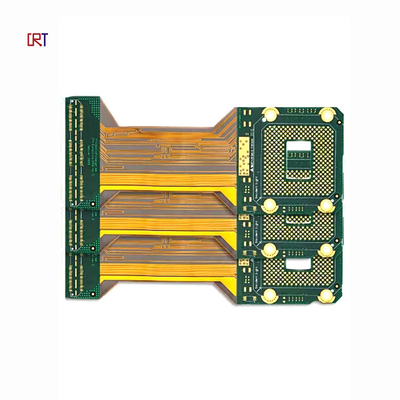

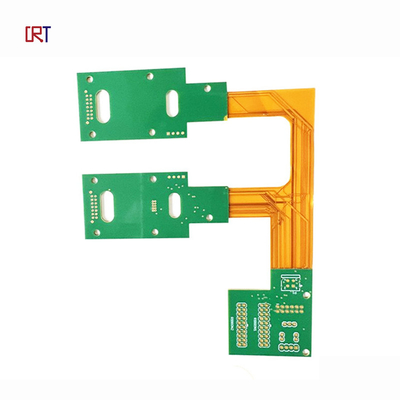

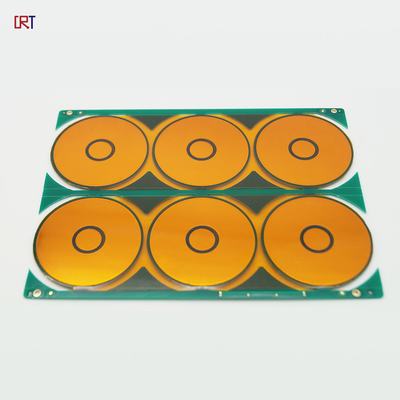

Productbeeld:
Multilayer Zachte Harde van de de Krommingsweerstand van Combinatiefpc Flexibele PCB stijf-Flex Mobiele Telefoon FPC 0

Vragen:
1Wat voor dienst heb je?
We bieden turnkey oplossingen, waaronder R & D, PCB-productie, SMT, plasticinspuiting en metalen, eindassemblage, testen en andere toegevoegde waarde diensten.

2Wat zijn de belangrijkste producten van uw PCB/PCBA-diensten?
De medische, automobiel-, energie-, instrumentatie- en consumentenelektronica-industrie zijn de belangrijkste afnemers van onze PCB/PCBA-diensten.

3Wat is uw inspectiebeleid en hoe controleert u de kwaliteit?Vliegproef/E-proef/AOI ((Automatische optische inspectie) /X-straalinspectie/FAI ((Eerste artikelinspectie)...

4Kunnen we de kwaliteit controleren tijdens de productie?
Ja, we zijn open en transparant over elk productieproces.
Markeringen:

FR4 stijve Flexibele PCB

94VO Flex PCB-Prototype

Multilayer Stijf Flex PCB-Ontwerp
