0.05mm 0.25mm Stijf Flexibel van de de Stoffentextiel van de Kringsraad de Testmateriaal
| Plaats van herkomst | Guangdong, China |
|---|---|
| Merknaam | CRT |
| Certificering | ISO9001/IATF16949/ISO14001/UL/ISO13485 |
| Modelnummer | Crt-fpc-031 |
| Min. bestelaantal | 10pieces |
| Prijs | $5-15/pieces 10-999 pieces |
| Verpakking Details | Vacuümverpakking + vocht + vochtigheid kaart |
| Levertijd | 5 |
| Betalingscondities | T/T, L/C |
| Levering vermogen | 100000/pieces/15 woorddagen |
Contacteer me voor vrije steekproeven en coupons.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| De laag | 1-16L | Plaats van herkomst | Guangdong, China |
|---|---|---|---|
| Copper Thickness | 1/4 ,1/3, 2/3 ,1/2 ,1 oz | Board Thickness | 0.05mm - 0.25mm |
| Min. Hole Size | 0.05mm | Min. Line Width | 0.05mm |
| Min. Line Spacing | 0.05mm | Twisting and Bending | ≤ 0.75%, Min: 0.5% |
| Waaier van TG | 130 - 215 ℃ | ||
| Markeren | 0.25mm Stijve Flexibele Kringsraad,0.05mm Stijve Flexibele Kringsraad,0.25mm Stijf Flex Printed Circuit Boards |
||
Productomschrijving
0.05mm 0,25mm Rigid Flexible Circuit Board Stoffen Textiel Testapparatuur
Stoffen, textiel, testapparatuur voor stijf-flexibel en flexibel gedrukt circuit (FPC)
Eenmalige OEM-service:
Indien nodig kunnen wij alle aspecten van het PCB-ontwerp opzoeken, organiseren en beheren om ervoor te zorgen dat uw product aan alle vereiste normen voldoet en volledig is geoptimaliseerd voor een gemakkelijke en kosteneffectieve productie.
Een goed ontworpen PCB betekent:
- Vermindering van de productieproblemen
- Verbeterde kwaliteitscontrole
- Verminderde kosten
- Verkorte productietijden
We werken aan het leveren van kleine en grote hoeveelheden printplaten voor onze klanten.
FPC-productievermogen:
| Dikte van het laminaat van koper | 1/3 ~ 1 oz |
| Tickiness van productplaten | 0.036 ~ 2,5 mm |
| Automatische snijnauwkeurigheid | 0.075mm / 6.5mm /± 0,025 mm |
| Min procent voor CNC-slotlengte en -breedte | 2:01:00 |
| maximale afmetingsverhouding (dikte/gatdiameter) | 8:01 |
| Homogeniteit van het bekleden Cn | ≥ 90% |
| De nauwkeurigheid van patroon tot patroon | ±3mil (±0,075mm) |
| Precies van patroon tot gat | ±4mil (±0,1mm) |
| Min linebreedte/ruimte | 0.045 /0.045 |
| Tolerantie voor etsen | ± 20% ((± 0,02 mm) |
| Tolerantie voor de uitlijning van de deklaag | ±6mil (±0,1 mm) |
| Overmatige tolerantie van de kleefstof voor het persen van C/L | 0.1 mm |
| Aanpassingsvermogen voor thermosetting S/M en UV S/M | ± 0,3 mm |
| Min S/M brug | 0.1 mm |
| Min ruimte voor S/M naar pad, naar SMT | 0.075mm / 0.1mm |
| Min ruimte voor legende naar pad/ naar SMT | 0.2 mm / 0.2 mm |
| oppervlaktebehandeling dikte voor Ni/Au/Sn/OSP | 1~6um /0.05~0.76um /4~20um/ 1um |
| Min grootte E-getest pad | 8 x 8 mil |
| Min ruimte tussen de geteste pads | 8mil |
| Minimale afmetingstolerantie van de contour (buitenrand van het circuit) | ±0,1 mm |
| Minimale afmetingstolerantie van de contour | ±0,1 mm |
| Min R hoekradius van de contour (inwendige gefilterde hoek) | 0.2 mm |
| Min ruimte gouden vinger om te schetsen | 0.075 mm |
Toepassing en ontwikkeling van rigide flexibele PCB:
CRT ontwikkelt en produceert Rigid-Flex PCB's sinds 2010 en is een Rigid-Flex PCB-fabrikant geworden.industriële, en consumentenelektronica (koptelefoons, mobiele telefoons, e-sigaretten), en kan ook klanten bijstaan bij het ontwerpen van Rigid-Flex PCB's,en CRT heeft de mogelijkheid om pcb's te produceren, variërend van eenvoudige eenzijdige platen tot veertig lagen, en leveren turnkey-diensten op één locatie, waaronder pcb-productie, assemblage, inkoop van componenten en functietests.

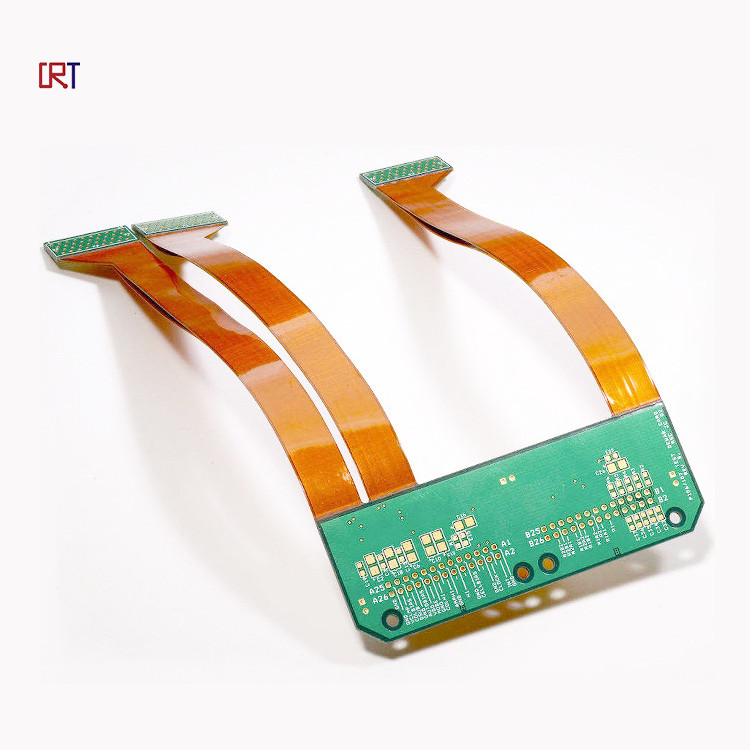

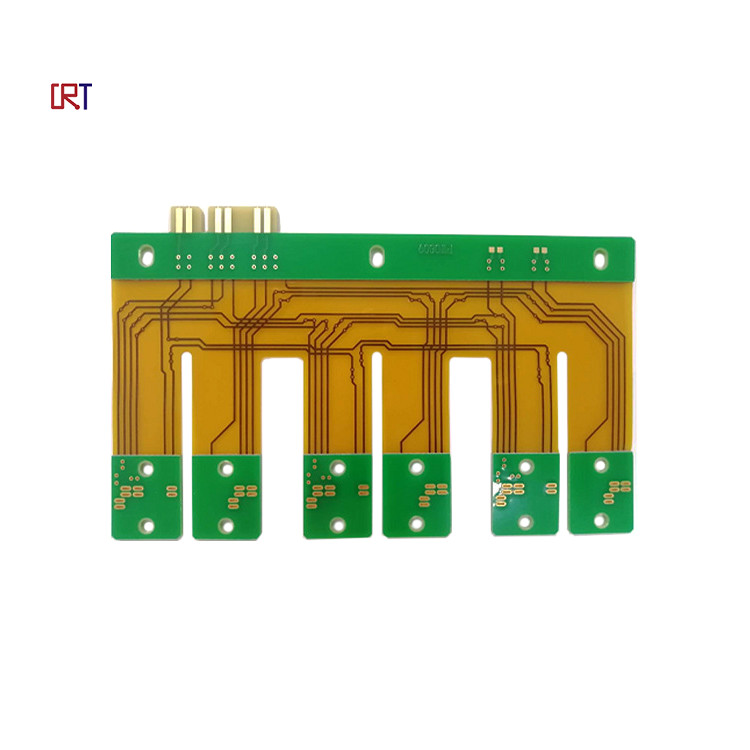

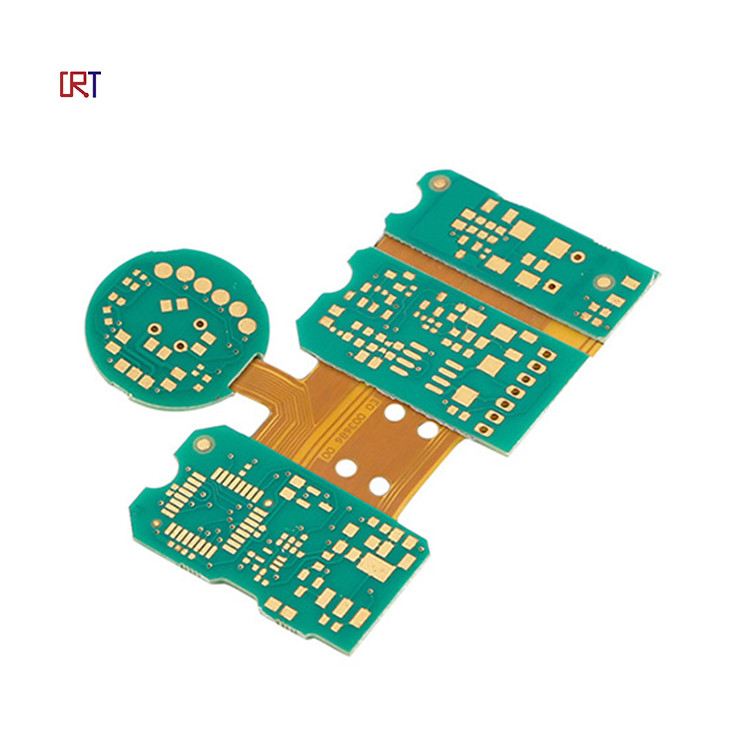

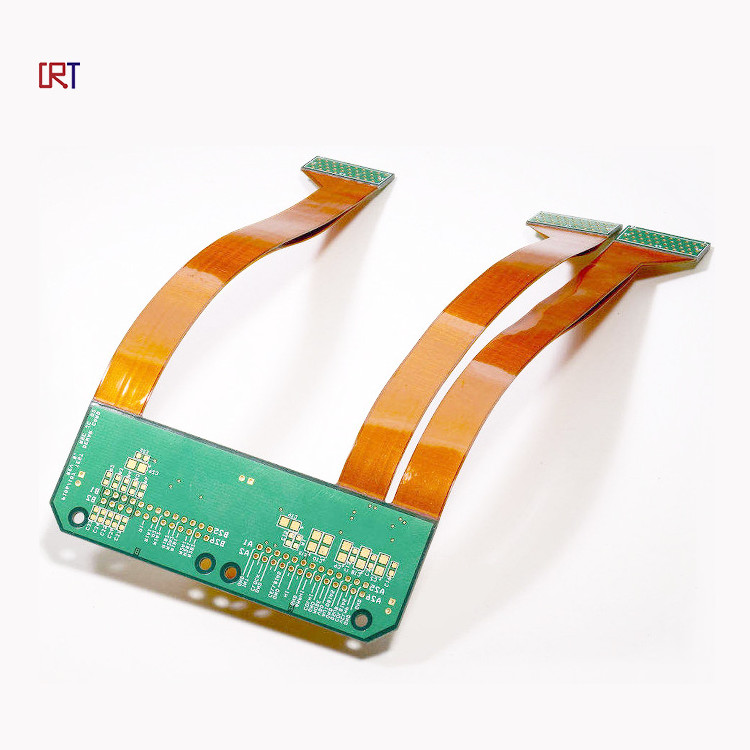

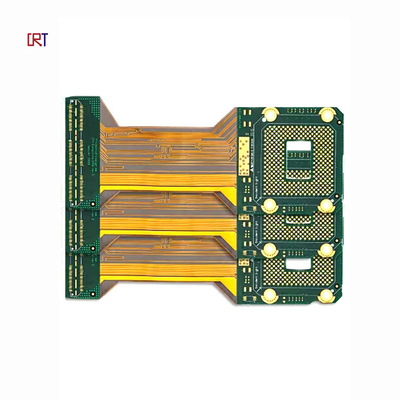

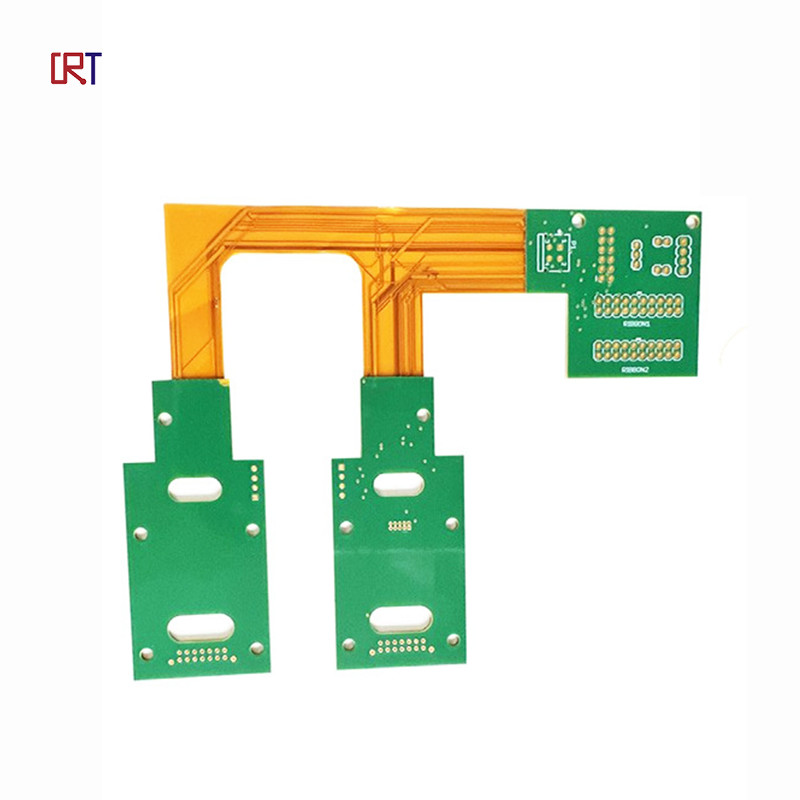

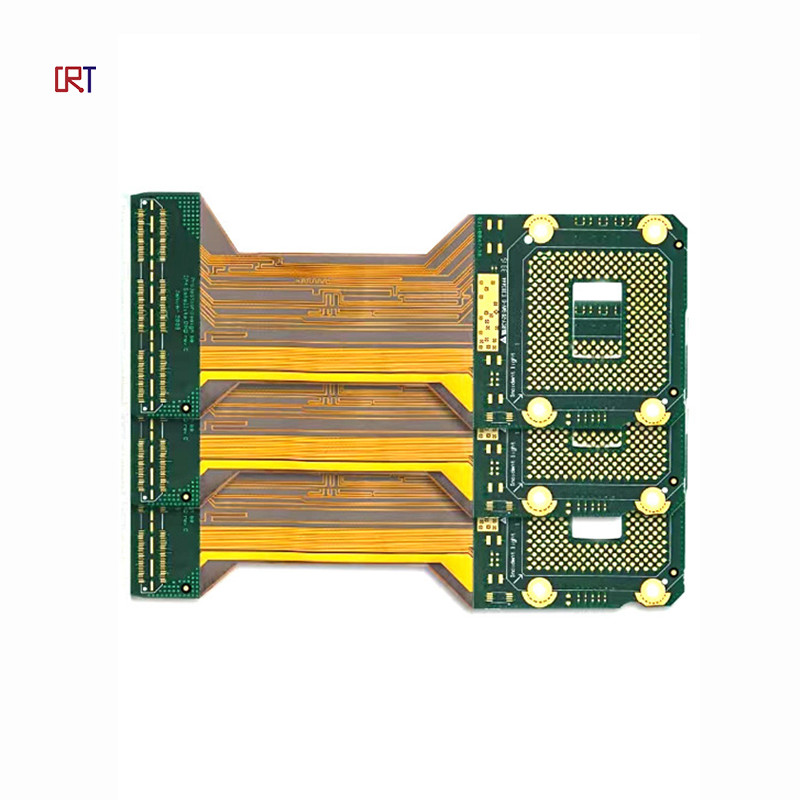

Productbeeld:
Vragen:
1Wat voor dienst heb je?
We bieden turnkey oplossingen, waaronder R & D, PCB-productie, SMT, plasticinspuiting en metalen, eindassemblage, testen en andere toegevoegde waarde diensten.
2Wat zijn de belangrijkste producten van uw PCB/PCBA-diensten?
De medische, automobiel-, energie-, instrumentatie- en consumentenelektronica-industrie zijn de belangrijkste afnemers van onze PCB/PCBA-diensten.
3Wat voor dienst bieden jullie?
We richten ons voornamelijk op PCB+Assembly+Components sourcing service.
We richten ons voornamelijk op PCB+Assembly+Components sourcing service.
4Welke bestandsformaten accepteren u voor PCB en assemblage?
Gerber, CAM Auto CAD DXF, DWG-formaten.
